您的位置: 主頁 > 常見問題 >

鋼絲繩生產工藝中低溫鋼絲拉拔化成劑的開發

作者： admin 編輯： admin 來源：admin 發布日期：2022-08-12 14:57

信息摘要：

夏明舉1 沈宗燕2 1.沈陽帕卡瀨精有限總公司；2.寶鋼特鋼長材有限公司摘要：當前，磷化技術領域的研究方向主要是圍繞提高質量、減少環境污染、節省能源進行。客戶要求，為降低能

夏明舉1 沈宗燕2
1.沈陽帕卡瀨精有限總公司；2.寶鋼特鋼長材有限公司
摘要：當前，磷化技術領域的研究方向主要是圍繞提高質量、減少環境污染、節省能源進行。客戶要求，為降低能耗，把化成劑的溫度降低到50～55℃，考察其磷化膜膜重通過實驗可知，用和搭配比現場使用的搭配效果較好，基本能滿足現場使用要求，特別是化成劑的使用溫度可降低到65℃左右。
關鍵詞：磷化處理技術；低溫磷化；提高質量；減少環境污染；節省能源
        磷化膜用作鋼鐵的防腐蝕保護膜，最早應用于工業生產。在近一個世紀磷化處理技術積累了豐富的經驗，有了許多重大的發現。廣泛應用于防蝕技術，金屬冷變形加工工業。這個時期磷化處理技術重要改進主要有：低溫磷化、各種控制磷化膜膜重的方法、連續鋼帶高速磷化。當前，磷化技術領域的研究方向主要是圍繞提高質量、減少環境污染、節省能源進行。客戶要求，為降低能耗，把化成劑的溫度降低到50～55℃，考察其磷化膜膜重。我們這次主要針對鋼絲繩公司的生產設備和工藝，開發中低溫鋼絲拉拔化成劑。
        1實驗的必要性
        根據鋼絲繩公司的生產工藝，通過用公司產品表調劑、化成劑和現場使用產品進行平行對比實驗，在實驗結果達到相同效果的同時，降低化成劑的使用溫度，以滿足客戶的需要。
        2實驗方案
        2.1實驗工藝及步驟
        本實驗用表調劑、化成劑和現場使用產品表調劑、化成劑進行平行對比實驗。根據鋼絲繩公司的生產工藝，由于磷化的生產線有三條，其線長和線速均不同，因此，實驗時要從三個不同時間段19s、42s、60s進行實驗分析，并對該公司提供的鋼絲進行磷化處理，最后對磷化膜進行皮膜分析。
        2.2磷化皮膜分析
        用化學退膜法對磷化膜重進行分析、用掃描電鏡對皮膜的結晶狀態進行分析。實驗按照“SPIS-T-003”、“SPIS-T-007”、“SPIS-T-020”、“SPIS-T-032”企業標準執行。
        3實驗內容及結果
        3.1膜重實驗
        膜重計算公式：W =（W1－W2）× 10000 / A
        3.2皮膜分析

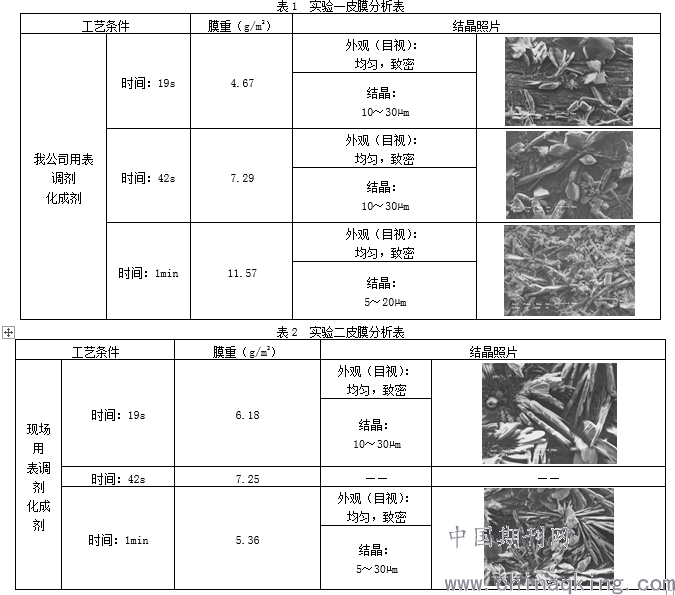

        皮膜分析見下表：

         3.3膜重曲線圖
        根據實驗數據做膜重曲線圖。

圖1 膜重曲線圖               圖2 膜重曲線圖
        根據以上膜重、結晶照片及曲線圖可知：用和做出的磷化膜膜重較之要好；其結晶照片相對均勻、致密。現由于磷化時間較短，實驗數據不是很穩定，以下主要針對產品重復做幾組實驗，取其平均值。
        3.4重復以上實驗并做曲線圖
        4實驗結論
        4.1用和搭配，做出的磷化膜膜重和磷化膜結晶致密度都較之搭配好，在成本基本不變的同時，化成劑使用溫度可降低到65℃左右；
        4.2磷化時間為19s時的磷化膜重較低；
        4.3根據曲線圖可知，隨著磷化時間的延長，磷化膜越好，磷化膜重越重。
        綜上所述：通過以上實驗可知，用和搭配比現場使用的搭配效果較好，基本能滿足現場使用要求，特別是化成劑的使用溫度可降低到65℃左右。配方一在磷化溫度為55℃，時間為42秒時，磷化膜膜重可達到5.8g/m2；配方二在磷化溫度為55℃，時間為19秒時，磷化膜重可達到5.37g/m2。因此，在生產現場應用時，可根據不同生產線應用不同的配方，這樣均可達到使用要求。
