水雷用特種鋼絲繩微動磨損分析

作者： admin 編輯： admin 來源：admin 發布日期：2022-07-08 15:43

信息摘要：

摘要：對水雷用特種鋼絲繩的微動磨損運動進行分析，建立微動磨損的理論模型，得出微動磨損深度和綜合參數pvt值之間的關系。依據鋼絲繩試驗結果，擬合出微動磨損深度同微動時間

摘要：對水雷用特種鋼絲繩的微動磨損運動進行分析，建立微動磨損的理論模型，得出微動磨損深度和綜合參數pvt值之間的關系。依據鋼絲繩試驗結果，擬合出微動磨損深度同微動時間之間的關系，對鋼絲繩微動磨損分析具有指導意義，并提出減緩微動磨損的技術措施。
關鍵詞：鋼絲繩；微動磨損；pvt值

0 引言
        鋼絲繩在運動過程中，相鄰鋼絲之間有微動摩擦，由于受到法向應力和切應力的反復作用，能夠引起表層材料塑性變形而導致表面硬化，最后在表面的應力集中出現初始裂紋，在微動損傷的初期，損傷區表面沒有較長的裂紋，表面劃傷所造成的劃痕方向與微動方向平行，初始裂紋如果沿鋼絲軸向擴展則造成鋼絲表面局部材料的脫落，即發生鋼絲表面的局部磨損，而鋼絲繩在圍繞滑輪或卷筒變形時要受到彎曲應力的作用，滑輪直徑越小則鋼絲繩受到的彎曲應力越大，這將使初始損傷處的裂紋向鋼絲徑向擴展的幾率和擴展速率大幅度升高，即剝離磨損過程中某些裂紋沿鋼絲徑向擴展至材料內部成為疲勞裂紋，微動疲勞裂紋擴展方向與微動方向(軸向)垂直，并最終造成鋼絲破壞性斷裂。
        鋼絲繩在經過滑輪變形時，鋼絲繩受到彎曲應力和與過滑輪之間接觸而引起的接觸應力作用，鋼絲繩中的股繩或鋼絲之間如果發生在鋼絲軸向的微動，微動產生的周向裂紋在彎曲應力作用下向鋼絲徑向擴展將導致鋼絲斷裂，因此這種周向的微動損傷將比軸向的危害更大。
        綜上所述，鋼絲繩使用過程中，內部相鄰鋼絲受力不均致彈性伸長不同步而發生微動，微動造成鋼絲表面產生微動磨損損傷，鋼絲間接觸應力越大則損傷越嚴重，微動磨損宏觀上造成鋼絲橫截面積的減小而產生應力集中，磨損過程中會使鋼絲表面形成微裂紋，微裂紋沿鋼絲軸向擴展則造成鋼絲表面部分材料被撕脫剝離，這種微裂紋在鋼絲繩受到彎曲應力作用下如果沿鋼絲徑向擴展將導致鋼絲的疲勞斷裂，鋼絲表面周向初始微裂紋的危害大于軸向微裂紋，微動疲勞是鋼絲繩失效的主要原因所在。
1鋼絲微動磨損運動分析
1.1 接觸應力分析
        鋼絲繩在承受軸向載荷或彎曲時，股與股、鋼絲與鋼絲之間會存在一定幅度的微動磨損。鋼絲的微動損傷研究是分析鋼絲疲勞壽命以及預測鋼絲繩使用壽命的重要基礎。受接觸載荷、微動振幅、磨損時間以及往復頻率等參數的影響，微動磨損過程中接觸形式是一個復雜的變化過程。對于兩圓柱體相互正交接觸的上、下鋼絲來說，如果微動過程中所施加的載荷是恒定的，那么隨著微動參數的變化，接觸應力是一個變化的參數，由開始時點接觸的大接觸應力，隨著磨損深度的加深、磨損面積的增加而使接觸應力減小。
        核查有關鋼絲磨損試驗數據，發現磨損深度變化與微動磨損過程中接觸應力的大小及磨損機制、磨屑等密切相關。在微動磨損過程中，接觸應力的大小和所施加的接觸載荷及鋼絲間的接觸面積相關，而接觸面積又和鋼絲的微動磨損程度相關，磨損時間長或接觸載荷大，其磨損程度越嚴重，此時兩鋼絲接觸面積增大，接觸應力小。在接觸載荷為恒定值時，隨著微動時間增加，鋼絲間的磨損量增加，主要體現在鋼絲的磨損寬度、長度、深度增加，從而使上、下鋼絲間的接觸面積加大，接觸應力必然減小，接觸應力的下降趨勢和接觸面積的增長趨勢相同。在微動磨損時間相同時，接觸載荷增加，鋼絲的磨損量增加，從而也體現在上、下鋼絲之間的接觸面積增加，但是由于接觸載荷的增加趨勢比接觸載荷變化時磨損面積增加的趨勢要快。因此，接觸載荷增加時，雖然接觸面積加大，但接觸應力仍然呈增長趨勢。
        為了分析微動磨損過程中鋼絲的接觸狀況，利用有限元方法建立鋼絲的接觸模型。得出其共同特征是：在接觸區的中心一帶出現較大面積的最大接觸應力，然后以不同的應力梯度向周圍逐漸減小。在小的嵌入深度時，應力向周圍減小的梯度較快，而在大的嵌入深度時，應力向周圍減小的梯度較慢，應力區的范圍較寬。但是在微動磨痕周圍邊緣棱邊接觸處會出現比中心帶大的應力集中。

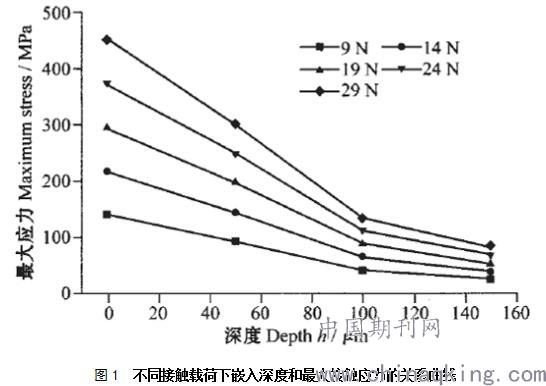

        將各種計算條件下接觸區中心帶的最大接觸應力提取出來，建立不同接觸載荷、不同嵌入深度和最大接觸應力的關系曲線，如下圖所示。曲線表明，中心帶的最大應力隨著施加載荷的增加而增大，隨著嵌入深度的加深而減小。但是，在小的嵌入深度變化時應力的變化梯度較大，而嵌入深度達到一定值時，應力變化梯度減小。在小的相同嵌入深度下，接觸應力隨施加載荷增加的趨勢較快，而在大的相同嵌入深度下，應力隨施加載荷增加的趨勢變緩。這說明嵌入深度的大小，即是磨損深度應是影響應力分布的重要因素。

1.2 微動磨損分析結論
        1)微動磨損深度隨微動時間和接觸載荷的增加而呈增長趨勢，但由于接觸面積、接觸應力在微動磨損過程中也隨上述參數的變化而變化，同時磨屑作為第三體的介入，使磨損深度在不同磨損階段下增長速率不同；
        2)鋼絲試樣之間接觸面積和平均接觸應力的變化和所施加的接觸載荷及微動磨損時間密切相關；
        3)在微動磨痕接觸區的中心一帶出現較大面積的最大接觸應力，并以不同的應力梯度向周圍逐漸減小；中心帶的最大接觸應力隨著施加載荷的增加而增大，隨著嵌入深度的加深而減小。
2鋼絲微動磨損的理論模型
        經過上面分析表明影響微動磨損的機械參數主要有接觸載荷、微動振幅、磨損時間以及往復頻率等；各個參數往往相互疊加、共同作用，從而使得微動磨損過程更加復雜；就鋼絲的微動磨損而言，很難用單一的參數來描述，采用綜合參數pv（接觸應力p和微動速度v的乘積）值及pvt（pv值和微動時間的乘積）值來比較全面地反映接觸載荷、微動振幅、微動時間和往復頻率等參數對微動磨損的影響，進而描述微動磨損深度的變化，并根據鋼絲磨損線性關系建立微動磨損理論模型。
        據有關微動磨損的試驗數據，以水雷用線接觸結構特種鍍鋅鋼絲繩中的鋼絲為試驗對象，進行不同微動振幅、不同頻率和不同接觸載荷時的鋼絲磨損試驗。

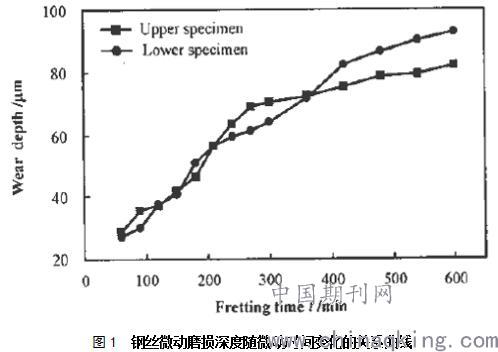

        圖2表示出了微動振幅108.3μm、頻率3.6Hz、接觸載荷14N條件下的上、下鋼絲試樣磨損深度隨微動時間變化的關系曲線。

可見，試樣微動磨損深度隨微動時間的延長而增大。就上試樣而言，當微動時間小于270min時，磨損深度的變化趨勢較快，而后趨于平緩。就下試樣而言，當微動時間小于420min時，磨損深度的變化趨勢較快，隨后變化趨勢略微減緩。磨損深度的這種變化同微動磨損過程中接觸應力的大小及磨損機制密切相關，在磨損開始階段，主要發生材料的粘著轉移和磨粒的犁削，鋼絲試樣的材料損失較大，磨損深度增長迅速；而隨著磨損時間的延長，磨屑從接觸表面排出的難度增大，粘附于接觸表面之間的磨屑可起到減緩磨損的作用。

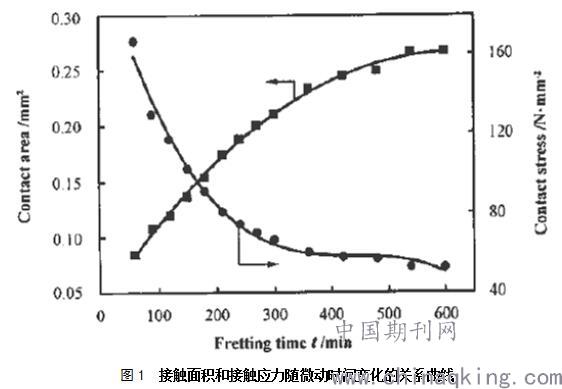

圖3表示出了微動振幅108.3μm、頻率3.6Hz，接觸載荷14N條件下的接觸面積和接觸應力隨微動時間變化的曲線。

        可見隨微動時間的增加，上、下試樣間的名義接觸面積增大，當微動時間小于300min時，名義接觸面積隨時間延長而呈線性增長趨勢，且增長速度較快，當微動時間達到并超過300min時，接觸面積的增長趨勢減緩，與此同時，當接觸載荷固定時，接觸應力隨著接觸面積的增大呈降低趨勢，當微動時間小于300min時其降低趨勢較快，隨后接觸面積增長減慢，接觸應力降低減緩，對應的微動磨損深度增長亦減緩。
        總體而言，在微動磨損過程中，接觸應力的大小和所施加的接觸載荷及兩試樣間的接觸面積相關，而接觸面積又和試樣的微動磨損程度相關，隨著磨損時間的延長，磨損程度加劇，兩鋼絲之間的接觸面積增大，接觸應力減小，微動速度同微動振幅和往復頻率相關，在相同頻率下，微動振幅越大，則速度越低，因此，采用pv值或pvt值可以在一定程度上反映接觸載荷、微動振幅、微動時間、頻率等參數對鋼絲微動磨損行為的影響。

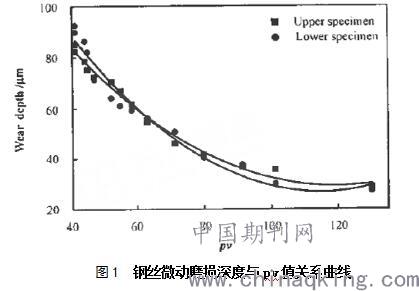

        圖4表示出了微動振幅108.3μm、頻率3.6Hz，接觸載荷14N條件下對應的鋼絲微動磨損深度隨pv值變化的關系曲線。

可見磨損深度隨pv值的增加呈下降趨勢，其原因在于，當接觸載荷固定時，磨損深度隨微動磨損時間的延長而增大，鋼絲之間的接觸面積增大，接觸應力隨之降低，從而使得磨損深度和接觸應力呈反比，對應的pv值減小。

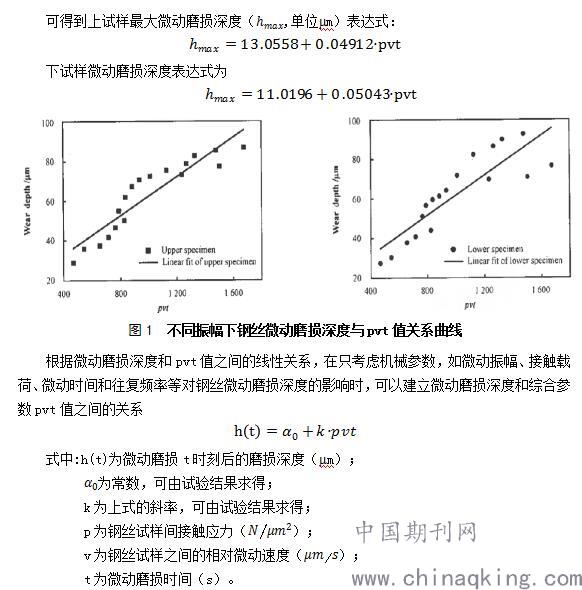

圖5為微動振幅分別為108.3μm和139.8μm時的鋼絲微動磨損深度隨綜合參數pvt值變化的關系曲線。可見鋼絲微動磨損深度同pvt值之間呈近似線性關系，將曲線進行擬合，

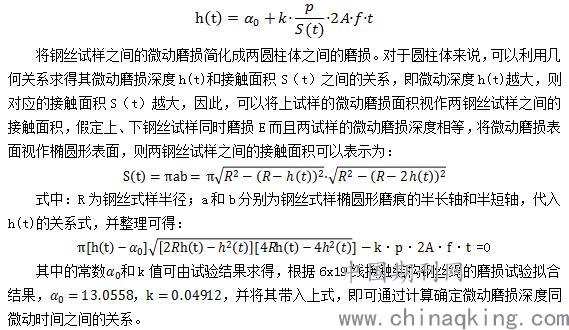

可以用兩鋼絲試樣之間的接觸載荷與接觸面積之比來表示其接觸應力；鋼絲試樣之間的接觸面積是微動磨損時間的函數，可以用S（t）表示；而鋼絲試樣之間的相對微動速度取決于微動振幅和往復頻率，因此上式可改寫為：

3延緩微動磨損發生的技術措施
正是因為鋼絲繩內部鋼絲間微動的存在，才使得鋼絲繩具有非常良好的柔韌性和圍繞滑輪卷筒變形的能力(假如捻股合繩時在鋼絲表面噴涂強力膠將鋼絲粘接固定在一起，鋼絲繩將與均質鋼棒無異，失去其特有的使用性能)，所以鋼絲繩的微動不能使用技術手段予以消除，只能通過技術措施削弱微動帶來的危害。
